Фарбакоут Уретан 30

Акрил-полиуретановое двухкомпонентное покрытие содержит активные антикоррозионные пигменты. Создает полуматовые высококачественные покрытия со стойким цветом. Покрытие можно наносить одним слоем «прямо на металл» и использоваться в умеренно коррозионной среде.

Уретан 30 — акрил-полиуретановое двухкомпонентное покрытие содержит активные антикоррозионные пигменты. Создает полуматовые высококачественные покрытия со стойким цветом. Покрытие можно наносить одним слоем «прямо на металл» и использоваться в умеренно коррозионной среде.

ПРЕИМУЩЕСТВА

Высокая устойчивость к атмосферным условиям.
Устойчивость в умеренно химически агрессивных средах.
Быстрое время высыхания и отверждение.
Стойкость к абразивно-истирающему износу.
Превосходная стойкость к УФ-излучению.
Допускается нанесение покрытия непосредственно на металл.
Гарантирует безупречную антикоррозионную защиту.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Рекомендуется использовать в качестве защиты стальных, алюминиевых и оцинкованных поверхностей, подверженных агрессивному химическому воздействию и разрушающему воздействию атмосферных факторов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Плотность смешанного продукта (около) – 1,2 г/см³
Рекомендуемая толщина сухого/мокрого слоя – 60 / 95 мкм
Время высыхания (20^oC): до степени 3 (сухая на ощупь) – 1 ч
Жизнеспособность смешанного продукта при 20 °C – 8 ч
Время полного отверждения покрытия при 20 °C – 7 дней
Теоретический расход на сухое покрытие толщиной 50 мкм – 0,077 л/м²
Практический расход* при толщине 50 мкм — 0,118 л/м²
Теоретический расход на сухое покрытие толщиной 60 мкм – 0,092 л/м²
Практический расход* при толщине 60 мкм — 0,142 л/м²
Объемный сухой остаток – 65 %
Содержание ЛОС в продукте, готовом к применению – <420 г/л
Рекомендуемое количество слоев: 1 – 2

* зависит от группы сложности металлических конструкций, методов окрашивания и условий

ТИП ПОКРЫТИЯ — полуматовый

ЦВЕТА — цветовая гамма RAL или согласно образцам клиента

ПРИГОТОВЛЕНИЕ ПОКРЫТИЯ

Уретан 30 поставляется в двух емкостях. Необходимо смешать два компонента в указанных пропорциях. Механически перемешать компонент I и добавить компонент II, тщательно перемешать полученную смесь до однородной массы.

Объемное соотношение компонентов:

компонент I – 100
компонент II – 10

Весовое соотношение компонентов:

компонент I – 100
компонент II – 8

Не рекомендуется интенсивно перемешивать смесь во избежание попадания воздуха. По истечении 15 минут при температуре 20°C состав готов к применению. Количество разбавителя ДИЛУЕНТ 30: до 20% объема.

Метод нанесения:

безвоздушное распыление ( Ø сопла 0,38-0,48 мм; давление 12 — 17 МПа)
ручное нанесение (кисть и валик)
воздушное распыление (Ø сопла 2,2-2,5 мм (после разбавления до вязкости 50-60 с по вискозиметру ВЗ-246, сопло Ø 4 мм)

СПОСОБ ПРИМЕНЕНИЯ

Стойкость покрытия зависит от качества подготовки поверхности. Наивысшую химическую и механическую устойчивость имеют покрытия, наносимые непосредственно на стальные поверхности, прошедшие пескоструйную обработку минимум до степени очистки Sa 2½.

поверхность стали сухая, лишенная загрязнений, обезжирена — очищена минимум до степени St 2 для наружных поверхностей;
алюминиевая поверхность обезжиренная, сухая, обработанная шлифовальным материалом;
с оцинкованных поверхностей удалить продукты коррозии цинка (белая ржавчина) и мелкие загрязнения. Очистить горячей водой, струей воды под давлением, абразивной обработкой или паром;
рекомендуемая толщина покрытия, нанесенного непосредственно на металл — 100 мкм .

Условия нанесения:

температура воздуха: до -5 ^oC
температура поверхности выше 0 ^oC (без инея и льда)
температура поверхности выше точки росы на 3^oC (избегать появления конденсации)
относительная влажность воздуха не выше 80%,
хорошая вентиляция.

УПАКОВКА

компонент I (металлическое ведро) — объем 20 л
компонент II (металлическое ведро) — объем 2 л

ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ

При хранении в закрытой фабричной упаковке при температуре 5-35°C:

12 месяцев от даты изготовления для компонента I (основы);
6 месяцев для компонента II (отвердителя).

ПРИМЕЧАНИЕ! Покрытия Уретан 30 предназначены для профессионального промышленного использования. Обязательно ознакомьтесь с информацией о безопасности использования продукта, она содержится в Паспорте Безопасности покрытия Фарбакоут Уретан 30.

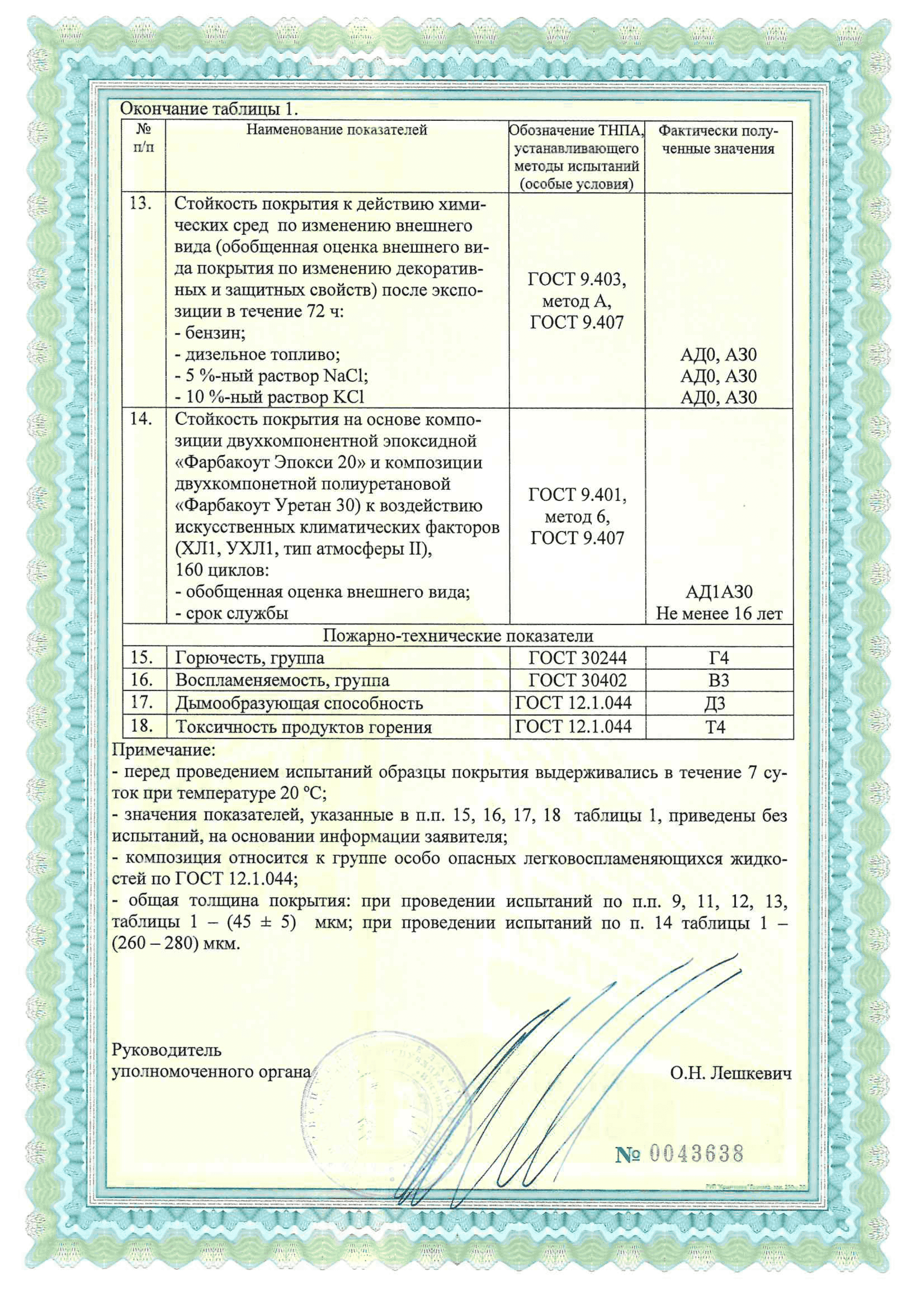

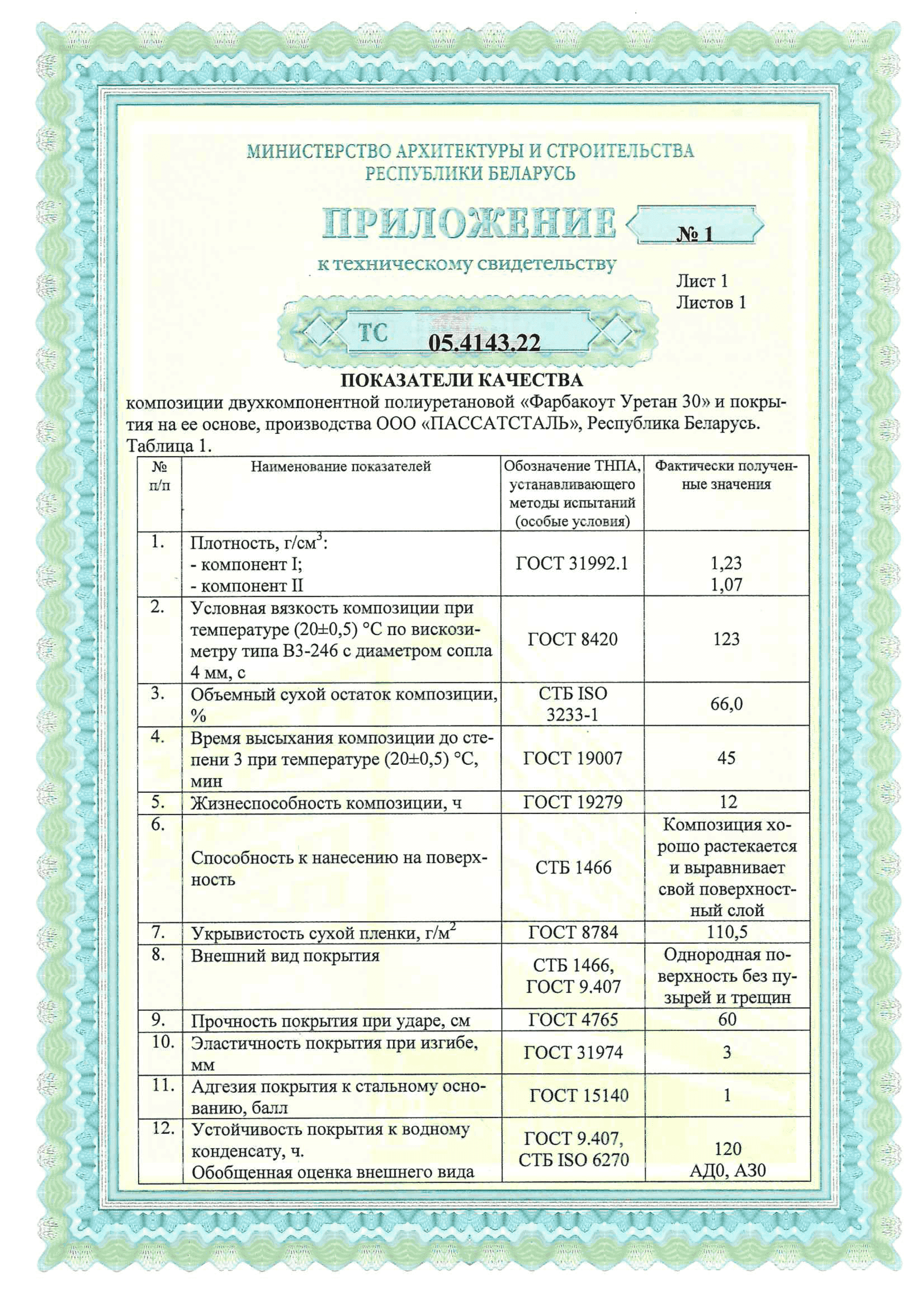

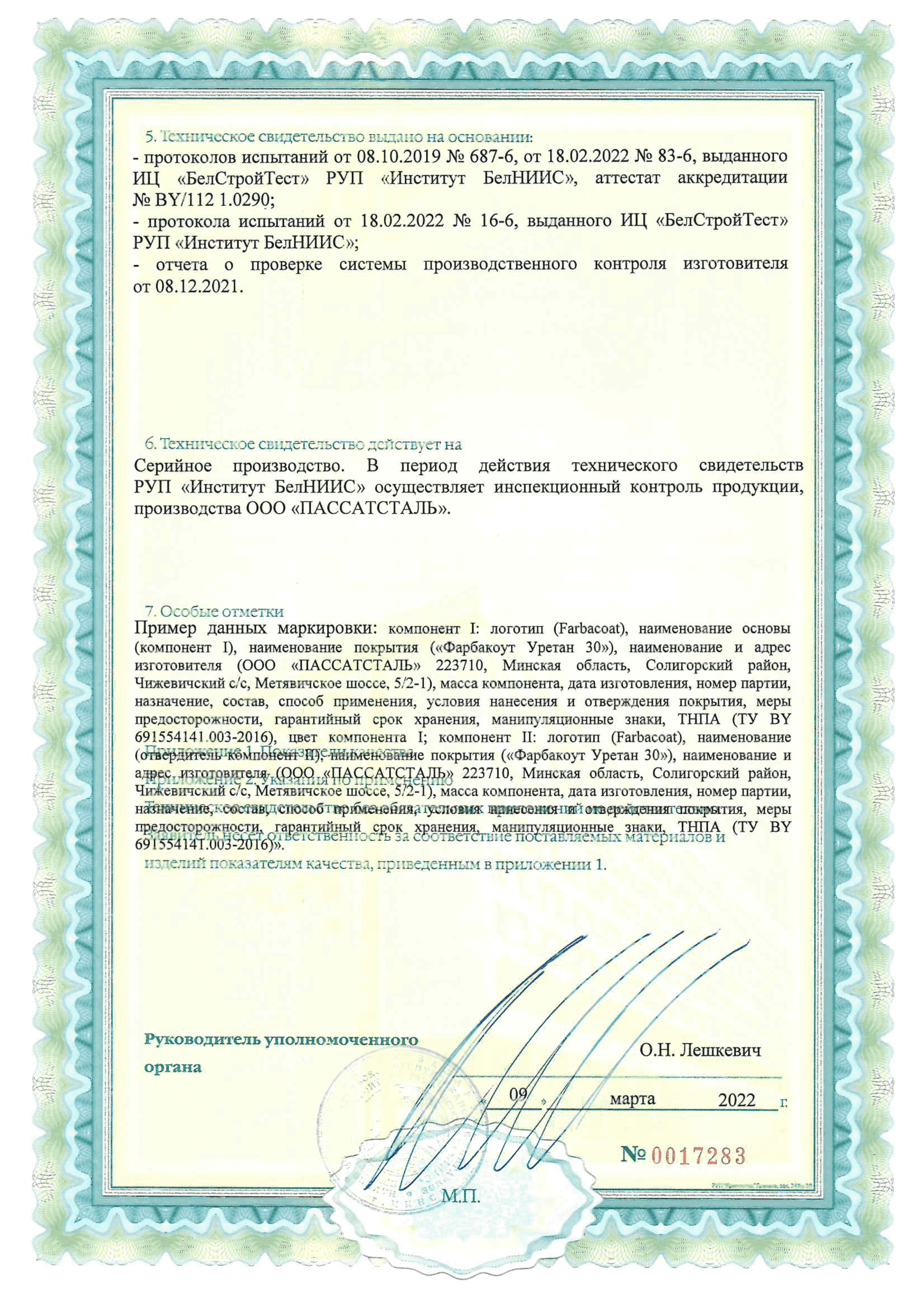

Референц
